低成本
Xgard检测仪易于安装、维护，有效降低了使用成本
提供三种材质的接线盒，传感器连接采用插拔式设计，使得更换传感器和烧结片组件更加方便
Xgard系列备件大部分是通用的，能够有效减少备件库存
多种传感器可选
Xgard系列产品根据检测气体种类不同，多种传感器类型可供选择：
抗中毒催化燃烧式传感器可以检测所有可燃气体，包括碳氢化合物、氢气、氨气、航空燃料、含铅的汽油以及含卤元素的可燃气等
电化学式传感器用于检测大部分的毒气和氧气
热传导式传感器用于检测多种高浓度气体
红外传感器可检测多种可燃气体与CO2
紫外PID传感器检测有机挥发物 (VOCs)
安装灵活
Xgard系列产品满足壁挂和吊顶安装，无需额外支架或托架
Xgard系列产品与M20、1/2”NPT、3/4”NPT等多种类型过线接口兼容，适用于各类安装场所
Xgard有耐高温型号，温度上限为150℃
满足管道安装要求，仅需配备相应附件就能实现气体采样等功能
坚固耐用
Xgard系列产品有三种材料外壳可选：加强型玻璃纤维尼龙、带有耐磨型聚酯涂层的抗腐蚀海运级铝合金或者抗腐蚀的316
级不锈钢，三种材料满足各类恶劣环境下使用要求
对于经常有雨水喷淋、船舶等潮湿环境，可加配防喷淋罩和防雨罩，有效保证Xgard系列产品正常运行
所有型号均通过安全稳定性测试：IEC61508 (SIL1～SIL3)

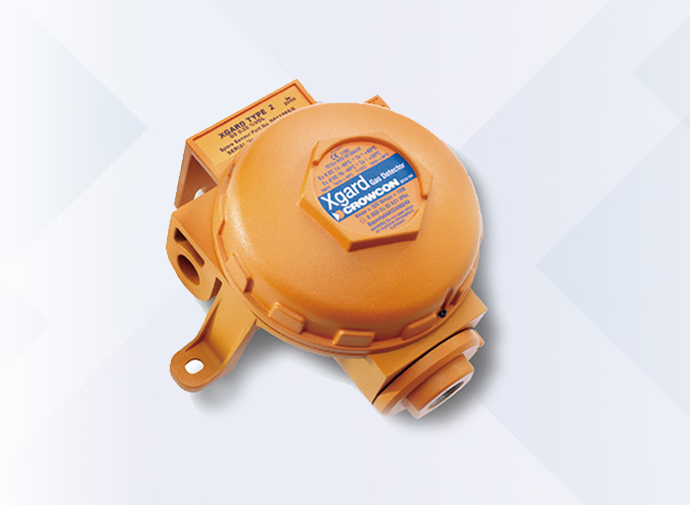

| Type 1 | Type 2 | Type 3 | |
| 规格 | 156x166x111mm (6.1x6.5x4.3 inches) | ||
| 重量 | 尼龙：0.5kg（1.1lbs） 合金：1kg（2.2lbs） 316不锈钢：3.1kg（6.8lbs） | 铝合金：1kg（2.2lbs） 不锈钢：3.1kg（6.8lbs） | |
接线盒 材质 | 防爆认证：加固尼龙或316不锈钢 UL认证：铝合金或316不锈钢 | 铝合金/316不锈钢 | |
| 防护等级 | IP65 | ||
| 电缆接口 | 1xM20，1/2"NPT or 3/4"NPT*，2xM20（可选） | ||
| 电缆截面 | 0.5 to 2.5mm2 | ||
传感器 类型 | 电化学传感器 | 催化燃烧传感器 | |
| 工作温度 | -20 to +50°C （-40 to 122℉） （取决于传感器） | -20 to +50°C （-4 to 122℉） （取决于传感器） | -40 to +80°C （-40 to 176℉） |
| 环境湿度 | 0-90% RH 非冷凝 | 0-99% RH 非冷凝 | |
| 精度 零点漂移 | <2% FSD (Typical) <2% FSD per Month (Typical) | ||
| 响应时间 | T90<15s 氧气 T90<30s to 120s 有毒气体 （取决于传感器） | T90<15s (Typical) | |
| 工作电压 | 8-30V dc | 2.0V dc +/- 0.1V (Typical) | |
| 电源要求 | 24mA maximum | 300mA (Typical) | |
| 信号输出 | 两线4-20mA（电流无源） | 三线mV电桥信号： 12-15mV/%LEL CH4 | |
| 认证 | ATEX:II 1 G Exia IIC T4 Ga(Tamb-40 to +55°C) UL/cUL:Class I, Div. 1 Groups A,B,C,D IECEx EAC | ATEX:II 2 GD Exd IIC T6 Gb(Tamb-40 to +50°C) UL:Class I, Div. 1 Groups B,C,D IECEx EAC | ATEX:II 2 GD Exd IIC T4Gb(Tamb-40 to +80°C) Exd IIC T6 Gb(Tamb-40 to +50°C) Ex tb IIIC T180°C Db UL:Class I, Div. 1 Groups B,C,D IECEx EAC |
| EMC认证 | EN 50270 FCC Part 15 ICES-003 | ||
* 3/4"NPT电缆接口只适用于铝合金接线盒

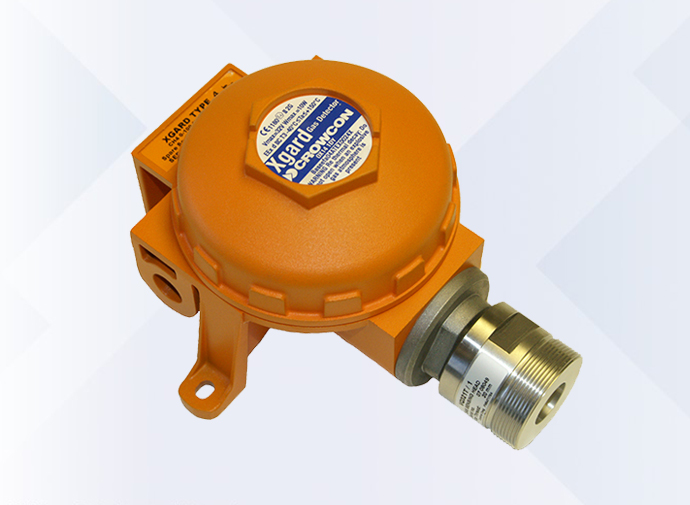

| Type 4 | Type 5 | Type 6 | |
| 规格 | 195x166x111mm (7.6x6.5x4.3 inches) | 156x166x111mm (6.1x6.5x4.3 inches) | |
| 重量 | 1.5kg（3.3lbs） | 铝合金：1kg（2.2lbs） 不锈钢：3.1kg（6.8lbs） | |
接线盒 材质 | 铝合金外壳/不锈钢传感器室 | 铝合金/316不锈钢 | |
| 防护等级 | IP54 | IP65 | |
| 电缆接口 | 1xM20，1/2"NPT or 3/4 NPT*，2xM20（可选） | ||
| 电缆截面 | 0.5 to 2.5mm2 | ||
传感器 类型 | 316不锈钢外壳催化燃烧传感器 | 催化燃烧传感器 | 半导体传感器 |
| 工作温度 | -20 to +150°C （-4 to 302℉） | -40 to +55°C （-40 to 131℉） | +10 to +55°C （50 to 301℉） |
| 环境湿度 | 0-99% RH 非冷凝 | 0-90% RH | |
| 精度 零点漂移 | <2% FSD (Typical) <2% FSD per Month (Typical) | ||
| 响应时间 | T90<15s (Typical) | ||
| 工作电压 | 2.0V dc +/- 0.1V (Typical) | 10-30V dc | |
| 电源要求 | 300mA (Typical) | 50mA at 24V dc 1.2W | |
| 信号输出 | 三线mV电桥信号： 12-15mV/%LEL CH4 | 三线4-20mA（电流有源或无源） | |
| 认证 | ATEX:II 2 GD Exd IIC T3 Gb(Tamb-40 to +150°C) | ATEX:II 2 GD Exd IIC T6Gb(Tamb-40 to +50°C) Exd IIC T4 Gb(Tamb-40 to +80°C) Ex tb IIIC T180°C Db UL:Class I, Div. 1 Groups B,C,D IECEx EAC | |
| EMC认证 | EN 50270 FCC Part 15 ICES-003 | ||
* 3/4"NPT电缆接口只适用于铝合金接线盒
| Xsafe | |
| 规格 | 156x166x111mm (6.1x6.5x4.3 inches |
| 重量 | 1kg（2.2lbs） |
| 接线盒材质 | 铝合金 |
| 防护等级 | IP65 |
| 电缆接口 | 1xM20，1/2"NPT or 3/4 NPT*，2xM20（可选） |
| 电缆截面 | 0.5 to 2.5mm2 |
| 传感器类型 | 催化燃烧传感器 |
| 工作温度 | mV： -40 to +80°C （-40 to 176℉） mA： -40 to +55°C （-40 to 131℉） |
| 环境湿度 | 0-99% RH |
| 精度 零点漂移 | <2% FSD (Typical) <2% FSD per Month (Typical) |
| 响应时间 | T90<15s (Typical) |
| 工作电压 | mA：10-30V dc mV：2.0Vdc |
| 电源要求 | mA：50mA at 24V dc 1.2W mV：300mA(Typical) |
| 信号输出 | 三线4-20mA（电流有源或无源） 三线mV电桥信号： 12-15mV/%LEL CH4 |
| 认证 | - |
| EMC认证 | EN 50270 FCC Part 15 ICES-003 |
* 3/4"NPT电缆接口只适用于铝合金接线盒
检测气体的种类和范围
| 气体种类 | LTEL（ppm） LEL（%Vol） | STEL（ppm） UEL（%Vol） |
| 乙烷（C2H2） | 2.3 | 100 |
| 氨气（NH3） | 25 15 | 35 33.6 |
| 氩气（Ar） | - | - |
| 三氢化砷（AsH3） | 0.05 | - |
| 溴（Br2） | 0.1 | 0.2 |
| 丁烷（C4H10） | 1.4 | 9.3 |
| 二氧化碳（CO2） | 5000 （0.5% Vol） | 5000 （1.5% Vol） |
| 一氧化碳（CO） | 30 | 200 |
| 氯气（Cl2） | - | 0.5 |
| 二氧化氯（ClO2） | 0.1 | 0.3 |
| 乙硼烷（B2H6） | 0.1 | - |
| 乙烷（C2H6） | 2.4 | 15.5 |
| 乙烯（C2H4） | 2.3 | 36 |
| 乙醇（C2H4O） | 5 | - |
| 氟气（F2） | 1 | 1 |
| 锗化氢（GeH4） | 0.2 | 0.6 |
| 氦气（He） | - | - |
| 氢气（H2） | 4 | 77 |
| 氯化氢（HCl） | 1 | 5 |
| 氰化氢（HCN） | - | 10 |
| 氟化氢（HF） | 1.8 | 3 |
| 硫化氢（H2S） | 5 | 10 |
| LPG液化石油气 | 2 | 10 |
| 甲烷（CH4） | 5.0 | 17 |
| 一氧化氮（NO） | 5*1 | 5*1 |
| 二氧化氮（NO2） | 1*1 | 1*1 |
| 臭氧（O3） | - | 0.2 |
| 氧气（O2） | - | - |
| 戊烷（C5H12） | 1.1 600 ppm | 8.7 1800 ppm |
| 汽油蒸汽 | 1.4 | 6 |
| 光气（COCl2） | 0.02 | 0.06 |
| 磷化氢（PH3） | 0.1 | 0.2 |
| 丙烷（C3H8） | 1.7 | 10.9 |
| 硅烷（SiH4） | 0.5 | 1 |
| 二氧化硫（SO2） | 1*1 | 1*1 |
氯乙烯（VCM） （CH2=CHCl） | 3.6 3 | 33 - |
挥发性有 机物（VO）*2 | - | - |
| 气体种类 | 选择范围: Type 1 | 选择范围: Type 2 |
| 乙烷（C2H2） | - | - |
| 氨气（NH3） | 50,100, 250,500, 1000 ppm | - |
| 氩气（Ar） | - | - |
| 三氢化砷（AsH3） | 1 ppm | - |
| 溴（Br2） | 3 ppm | - |
| 丁烷（C4H10） | - | - |
| 二氧化碳（CO2） | - | - |
| 一氧化碳（CO） | 50,100, 200,250, 500,1000, 2000 ppm | 50,100, 200,250, 500,1000, 2000 ppm |
| 氯气（Cl2） | 3,5,10, 20,50, 100 ppm | - |
| 二氧化氯（ClO2） | 1 ppm | - |
| 乙硼烷（B2H6） | 1 ppm | - |
| 乙烷（C2H6） | - | - |
| 乙烯（C2H4） | - | - |
| 乙醇（C2H4O） | 10,50, 100 ppm | - |
| 氟气（F2） | 1 ppm | - |
| 锗化氢（GeH4） | 2 ppm | - |
| 氦气（He） | - | - |
| 氢气（H2） | 200, 2000 ppm | 200, 2000 ppm 100%LEL |
| 氯化氢（HCl） | 10,25 ppm | - |
| 氰化氢（HCN） | 25 ppm | - |
| 氟化氢（HF） | 10 ppm | - |
| 硫化氢（H2S） | 5,10,20, 25,50, 100,200, 250,300, 1000 ppm | 5,10,20, 25,50,100, 200 ppm |
| LPG液化石油气 | - | - |
| 甲烷（CH4） | - | - |
| 一氧化氮（NO） | 25,50, 100 ppm | - |
| 二氧化氮（NO2） | 10,50, 100 ppm | - |
| 臭氧（O3） | 1 ppm | - |
| 氧气（O2） | 25% Vol | 25% Vol |
| 戊烷（C5H12） | - | - |
| 汽油蒸汽 | - | - |
| 光气（COCl2） | 1 ppm | - |
| 磷化氢（PH3） | 1 ppm | - |
| 丙烷（C3H8） | - | - |
| 硅烷（SiH4） | 1 ppm | - |
| 二氧化硫（SO2） | 10,20, 50,100, 250 ppm | - |
氯乙烯（VCM） （CH2=CHCl） | - | - |
挥发性有 机物（VO）*2 | 0-100 ppm*2 | - |
| 气体种类 | 选择范围: Type 3,4,5 & Xsafe | 选择范围: Type 6 |
| 乙烷（C2H2） | 0-100%*LEL | - |
| 氨气（NH3） | 0-25%*LEL | - |
| 氩气（Ar） | - | 请联系科尔康 |
| 三氢化砷（AsH3） | - | - |
| 溴（Br2） | - | - |
| 丁烷（C4H10） | 0-100%*LEL | - |
| 二氧化碳（CO2） | - | 请联系科尔康 |
| 一氧化碳（CO） | - | - |
| 氯气（Cl2） | - | - |
| 二氧化氯（ClO2） | - | - |
| 乙硼烷（B2H6） | - | - |
| 乙烷（C2H6） | 0-100%*LEL | - |
| 乙烯（C2H4） | 0-100%*LEL | - |
| 乙醇（C2H4O） | - | - |
| 氟气（F2） | - | - |
| 锗化氢（GeH4） | - | - |
| 氦气（He） | - | 请联系科尔康 |
| 氢气（H2） | 0-100%*LEL 50% LEL, 100% LEL | 0-5%, 10%, 50%vv(in air) 0-20%, 25%, 30%, 50%, vv(H2 in N2) |
| 氯化氢（HCl） | - | - |
| 氰化氢（HCN） | - | - |
| 氟化氢（HF） | - | - |
| 硫化氢（H2S） | - | - |
| LPG液化石油气 | 0-100%*LEL | - |
| 甲烷（CH4） | 0-100%*LEL | - |
| 一氧化氮（NO） | - | - |
| 二氧化氮（NO2） | - | - |
| 臭氧（O3） | - | - |
| 氧气（O2） | - | - |
| 戊烷（C5H12） | 0-100%*LEL | - |
| 汽油蒸汽 | 0-100%*LEL | - |
| 光气（COCl2） | - | - |
| 磷化氢（PH3） | - | - |
| 丙烷（C3H8） | 0-100%*LEL | - |
| 硅烷（SiH4） | - | - |
| 二氧化硫（SO2） | - | - |
氯乙烯（VCM） （CH2=CHCl） | 0-100%*LEL | - |
挥发性有 机物（VO）*2 | - | - |
注：如果上述表格中没有您需要的传感器和测量范围，请联系科尔康定制
*可选量程不适用于Xgard Type 4，请联系科尔康公司查询量程
*1 当前限值适用于CN
*2 正常情况下浓度范围为0-100ppm
请联系科尔康查看该传感器可测气体的全部列表
